開發板介紹專區

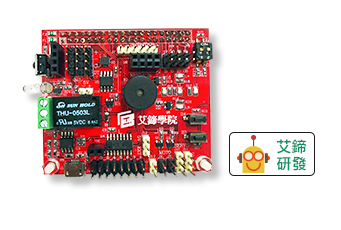

Raspberry Pi I/O Shield v3.0

透過 Raspberry Pi子板(v3.0),您可以進行各式感測器輸出入實驗及學習到Linux核心程式及Linux硬體驅動程式設計方法,包含中斷處理、GPIO、UART、I2C、SPI、Device Tree 等技術。

  • • PowerLED
    • 5V, 3.3V with Fuse
    • USB to UART (PL2303)
    • IR Transmitter and
     Receiver Receiver
    8 channel ADC
    • 2K EEPROM
    • 3- axis Accelerometer
    • Button x2
    • LED x5
  • • Relay x1
    • 2P DIP Switch
    • Buzzer x1
    • GPIO connectorx6
    • I2C connectorx3
    • SPI connectorx1
    • I2C connectorx3
    • PWM connectorx2
    • DC Motor connectorx2


適用課程    Embedded Linux系列課程

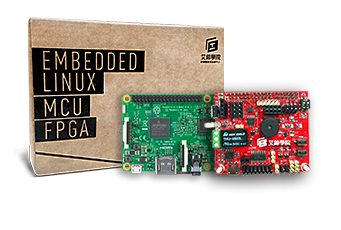

Raspberry Pi 3 開發套件包

備有豐富的外接設定,如定時器、USB 2.0全速裝置、RTC、PDMA、UART、SPI、I²C、I²S、PWM、12位ADC、DAC、ISO-7816 等可運用於穿戴式裝置、可攜式醫療測量裝置、智能家居、GPS 數據記錄器等。

    • • Raspberry Pi (v3.0)子卡
      • I2C OLED
      • MicroUSB x2
      • BME280
    • • Raspberry Pi 3
      • 光敏電阻
      • MicroSD 8G 記憶卡
      • PIR人體感測器


適用課程    Embedded Linux系列課程





Raspberry Pi子卡v3.0 - 套件包開箱介紹

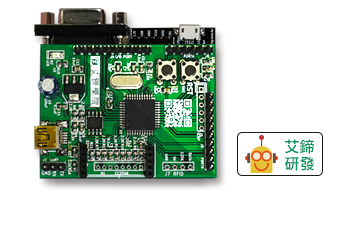

MiniPic

MCU規格:8位元微控制器PIC18F46J50,MiniPic版本和WenPic最大差別在於留出更多 pin 腳,可以更有彈性連接各種想要實驗的模組。

    • • Program Memory:      64KB
      • RAM Bytes:4KB
      • 2-UART
      • 2-A/E/USART
      • 2-SPI
      • 2-I2C2-MSSP(SPI/I2C)
      • Pin Count:44
    • • 2 ECCP
      • Timers:2 x 8-bit
      • 3 x 16-bit ADC:13 ch, 10-bit
      • Comparators:2
      • Full Speed, USB 2.0
      • Temperature Range(C) :-40 to 85


適用課程    MCU韌體開發實戰

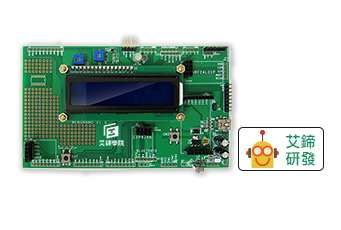

WengNano v1.0

主晶片 NANO130KE3BN (ARM Cortex-M0) 內建 USB 單晶片,具 128Kb Flash Memory,16K SRAM Memory • USB port x1 (USB 2.0 Full-Speed)• USB供電設計,內建 5V 穩壓電路;具 500mA 限電流保護功能。

  • • 新唐 NANO130低功耗系列晶
    • USB
    • GPIO
    • 12bits SAR ADC
    • 12bits DACx2
    • 16bits PWM x8
    • RTC
  • • I2C
    • SPI
    • JLink
    • UART
    - CH340 USB 模組 (UART0)
    - ESP8266 WiFi 模組 (UART1)


適用課程    MCU韌體開發實戰

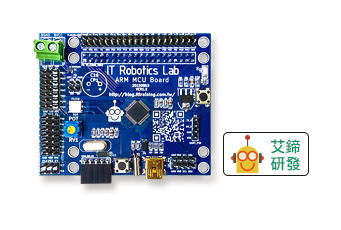

ARM MCU Board

備有豐富的外接設定,如定時器、USB 2.0全速裝置、RTC、PDMA、UART、SPI、I²C、I²S、PWM、12位ADC、DAC、ISO-7816 等可運用於穿戴式裝置、可攜式醫療測量裝置、智能家居、GPS 數據記錄器等。

    • • I2C Serial EEPROM
      • SPI Flash
      • 2x16 文字型LCD顯示器
      • LED x2
      • 電源指示燈
      • 自激磁 Buzzer
    • • Button x2
      • Relay 繼電器
      • 紅外線接收模組
      • PL2303 UART to USB
      • Switch 切換 Pi UART


適用課程    MCU韌體開發實戰

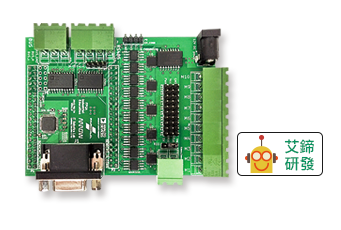

FPGA Industrial Education

備有豐富的外接設定,如定時器、USB 2.0全速裝置、RTC、PDMA、UART、SPI、I²C、I²S、PWM、12位ADC、DAC、ISO-7816 等可運用於穿戴式裝置、可攜式醫療測量裝置、智能家居、GPS 數據記錄器等。

    • • Signal and Power Isolated CAN Transceiver with    Integrated Isolated DC-to-DC Converter
      • Signal and Power Isolated RS-485 Transceiver with ±15 kV ESD Protection
      • CMOS, 330 MHz Triple 8-Bit High Speed Video DAC
      • Isolated, 4 A Dual-Channel Gate Driver to N-Channel Power Trench
      • CMOS, 330 MHz Triple 8-Bit High Speed Video DAC
      • External power supply
      • GPIO x10 (General FPGA input and output experimental use)


適用課程    FPGA 數位IC設計實戰

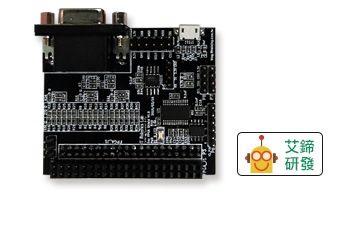

BeMicro CV Kit 子卡

為了使用BeMicro CV Kit (Altera CycloneV) 讓FPGA實驗更加多元且方便,為BeMicro設計一個子卡,可方便進行以下實驗內容:

    • • I2C Serial EEPROM
      • SPI Flash
      • Power indicator
      • Power (5v, 3.3v, GND)
    • • VGA 輸出
      • UART接頭
      • PL2303 UART to USB
      • GPIO x6


適用課程    FPGA 數位IC設計實戰

Raspberry Pi 擴充應用板2

主要是解決Raspberry Pi 沒有類比輸入的態力,且足夠多的硬體PWM的輸出能力,本擴充板加入了16 通道PWM的能力,且加入了2顆 Serial Shift Register,使本擴充板成為一個 I/O Expansion Board。

    • • ADC channel x8
      • USB-to-Serial (PL2303)
      • 7段顯示器 x2
      • I2C排針座 x2
      • Power (5v, 3.3v, GND)
      • Audio 3.5mm 連接器
    • • PWM channel x16
      • Serial Shift Register x2
      • SPI 擴充座 x1
      • Power LED
      • MSGEQ7 音頻分析器
      • LED Matrix 8x2連接器


適用課程    Embedded Linux系列課程

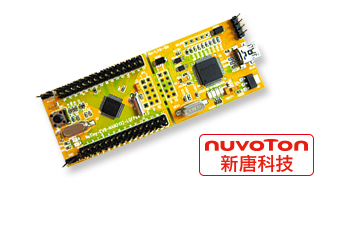

NuTiny SDK Nano102

NuMicro ® Nano102系列是以ARM Cortex ® -M0為內核的32位微控制器,低運行功耗、低待機功耗、高集成外設、快速喚醒功能,能夠應用於需要超低功耗的領域,如穿戴式裝置、智能手錶、無線遊戲控制器、手持多媒體裝置等。內嵌有共享16K/32K字節的程序flash存儲器和數據flash存儲器,4K字節在系統編程(ISP)的flash存儲器,及4K/8K字節SRAM存儲器。

    • • 微控制器
    • -支持低功耗睡眠模式
      -嵌套向量中斷控制器NVIC支持32個中斷輸入,每個中斷有   4個優先級
      -支持串行調試(SWD)接口,2個觀察點/4斷點
    • • 存儲器
    • -16KB/32KB Flash用於存儲用戶程序(APROM)和存儲數據   (DataFlash)
      -4KB Flash用於存儲ISP引導代碼(LDROM)
      -4KB/8KB SRAM用作內部高速暫存存儲器
    • • 外接設置功能
    • -I/O端口、LCD、RTC、ADC、Timer、四組UART、
        兩組SPI、兩組I²C、PWM、兩組Smart Card


適用課程    MCU韌體開發實戰

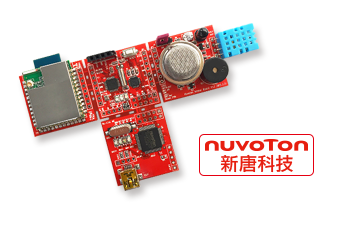

NuMaker TRIO

新唐NuMaker TRIO是一款基於Nuvoton Cortex ® -M0 NANO102 MCU,適用於發展物聯網應用的開發板,Nu-Link Adapter支持基於SWD訊號接口進行ICP(In-Circuit Programming)工程,用戶可使用Nuvoton NuMicro ICP Programming Tool發展軟件進行芯片固件更新,也適用於芯片固件量產。並且支持第三方開發工具,如Keil RVMDK、IAR EWARM與CooCox CoIDE。

    • • MCU
    • -Nuvoton Cortex ® -M0 NANO102ZD2AN–32位單芯片
      -最高運行速度32Mhz、內建32KB閃存、8K內存
      -支持SPI / I²C / UART / ADC / PWM / GPIO接口
    • • 感知器
    • -MQ-7 CO氣體感知器
      -火焰紅外線感知器(940nm)
      -GL5516 –光敏電阻
      -MPU6050 – 3軸加速規與3軸陀螺儀
      -DHT11 –溫濕度感知器
    • • 無線模塊
    • -RAK415 – 802.11b/g/n無線模塊
      -支持TCP/IP Stack
      -支持OPEN、WEP、WPA、WPA2-PSK
      -支持UART AT Command


適用課程    MCU韌體開發實戰
